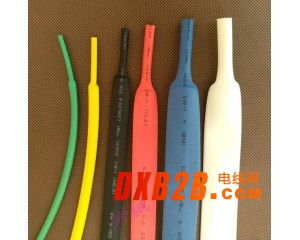

环保阻燃型热收缩套管 是用环保系柔、阻然、辐照交联聚烯烃复合物制成之优质环保型热收缩套管，通过UL及CSA认证。广泛应用于线缆绝缘保护、端末哉连接处的绝缘处理或应力解除，线材加工的被覆与绝缘保护，焊点保护、电子元器件的包覆，电阻、电容的绝缘保护，金属产品的防锈、防腐蚀处理，电线标示或标色等。其价格便宜，使用方便是目前电子电器产品中使用最多的热缩管产品。
特点
● 收缩比2:1 3:1
● 低温收缩
● 柔软、高阻然
● 优异的物理、化学及电学性能
● 不含氯化合物PCBs、PCPs及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质，符合欧洲RoHS环保指令及SONY SS00259标准的环保要求。
● 可提供多种规格及颜色
温度范围
● 连续使用温度：-55℃～125℃
● 最低起始收缩温度：70℃
● 最低完全收缩温度：110℃
认证/符合标准
UL224 E214175 125℃ 600V VW-1
CSA C22.2 210475 125℃ 600V VW-1
AMS-DTL-23053/5 class 1 and class3
性能指标
|
特性 |
项目 |
指标要求 |
测试方法 |
典型值 |
|
|
物理特性 |
轴向收缩率 |
5% max. |
ASTMD2671 |
≤5% |
|
|
同心度 |
70% min. |
ASTMD2671 |
≥70% |
||
|
抗张强度 |
10.4MPa min. |
ASTMD638 |
≥14.0MPa |
||
|
断裂伸长率 |
200% min |
ASTMD638 |
≥400% |
||
|
热冲击 |
无裂痕 |
ASTMD2671 |
通过 |
||
|
低温柔软性(–55℃,4小时) |
无裂痕 |
ASTMD2671 |
通过 |
||
|
热老化158℃,168小时 |
|||||
|
老化后抗张强度 |
初始值的70%以上 |
ASTMD638 |
≥90% |
||
|
老化后断裂伸长率 |
100% min. |
ASTMD638 |
≥300% |
||
|
电学特性 |
绝缘耐压和击穿 |
2500V,60sec,不击穿 |
UL224 |
通过 |
|
|
绝缘强度 |
19.7KV㎜ min. |
ASTMD2671 |
25KV/mm |
||
|
体积电阻率 |
1014Ω·㎝ min. |
ASTMD876 |
≥1014Ω·㎝ |
||
|
化学特性 |
铜腐蚀 |
无腐蚀 |
ASTMD2671 |
通过 |
|
|
铜稳定性 |
伸长率≥100% |
ASTMD2671 |
通过 |
||
|
阻燃性 |
VW﹣1 |
UL224 |
通过 |
||
规格尺寸
|
规 格 |
收缩前（mm） |
收缩后（mm） |
包 装 |
||
|
内 径 |
壁 厚 |
内 径 |
壁 厚 |
||
|
Φ0.8 |
1.0±0.2 |
0.15±0.05 |
0.5 |
0.25 |
200 |
|
Φ1.0 |
1.5±0.3 |
0.20±0.05 |
0.6 |
0.33 |
200 |
|
Φ1.5 |
2.0±0.3 |
0.20±0.05 |
0.75 |
0.36 |
200 |
|
Φ2.0 |
2.5±0.3 |
0.25±0.05 |
1.0 |
0.44 |
200 |
|
Φ2.5 |
3.0±0.3 |
0.25±0.05 |
1.25 |
0.44 |
200 |
|
Φ3.0 |
3.5±0.3 |
0.25±0.05 |
1.5 |
0.44 |
200 |
|
Φ3.5 |
4.0±0.3 |
0.25±0.05 |
1.75 |
0.44 |
200 |
|
Φ4.0 |
4.5±0.3 |
0.25±0.05 |
2.0 |
0.44 |
200 |
|
Φ4.5 |
5.0±0.3 |
0.25±0.05 |
2.25 |
0.44 |
200 |
|
Φ5.0 |
5.5±0.3 |
0.25±0.05 |
2.5 |
0.56 |
100 |
|
Φ6.0 |
6.5±0.3 |
0.28±0.05 |
3.0 |
0.56 |
100 |
|
Φ7.0 |
7.6±0.3 |
0.30±0.06 |
3.5 |
0.56 |
100 |
|
Φ8.0 |
8.6±0.3 |
0.30±0.06 |
4.0 |
0.56 |
100 |
|
Φ9.0 |
9.6±0.3 |
0.30±0.06 |
4.5 |
0.56 |
100 |
|
Φ10.0 |
10.7±0.4 |
0.30±0.06 |
5.0 |
0.56 |
100 |
|
Φ11.0 |
11.7±0.4 |
0.30±0.06 |
5.5 |
0.56 |
100 |
|
Φ12.0 |
12.7±0.4 |
0.30±0.06 |
6.0 |
0.56 |
100 |
|
Φ13.0 |
13.7±0.4 |
0.35±0.07 |
6.5 |
0.69 |
100 |
|
Φ14.0 |
14.7±0.4 |
0.35±0.07 |
7.0 |
0.69 |
100 |
|
Φ15.0 |
15.7±0.5 |
0.35±0.07 |
7.5 |
0.69 |
100 |
|
Φ16.0 |
16.7±0.5 |
0.35±0.07 |
8.0 |
0.69 |
100 |
|
Φ18.0 |
19.0±0.5 |
0.40±0.10 |
9.0 |
0.77 |
100 |
|
Φ20.0 |
21.0±0.5 |
0.40±0.10 |
10.0 |
0.77 |
50 |
|
Φ22.0 |
23.0±0.5 |
0.40±0.10 |
11.0 |
0.77 |
50 |
|
Φ25.0 |
26.0±0.1 |
0.45±0.10 |
12.5 |
0.87 |
50 |
|
Φ28.0 |
29.0±1.0 |
0.45±0.10 |
14.0 |
0.87 |
50 |
|
Φ30.0 |
31.5±1.0 |
0.45±0.10 |
15.0 |
0.87 |
50 |
|
Φ35.0 |
36.5±1.0 |
0.50±0.10, |
17.5 |
0.97 |
50 |
|
Φ40.0 |
41.5±1.0 |
0.50±0.10 |
20.0 |
0.97 |
50 |
|
Φ50.0 |
51.5±1.0 |
0.55±0.10 |
25.0 |
0.97 |
50 |
|
大管规格：Φ60.0~Φ300. 其他尺寸可订制 |
|||||
颜色
黑、白、红、蓝、黄、绿、灰、黄绿
其它颜色可订做
